Уникальная технология усиления ходовой части вездехода, созданного на базе аналога МТЛБ позволяет компенсировать нагрузку на заднюю часть вездехода в процессе бурения и увеличить срок эксплуатации техники.

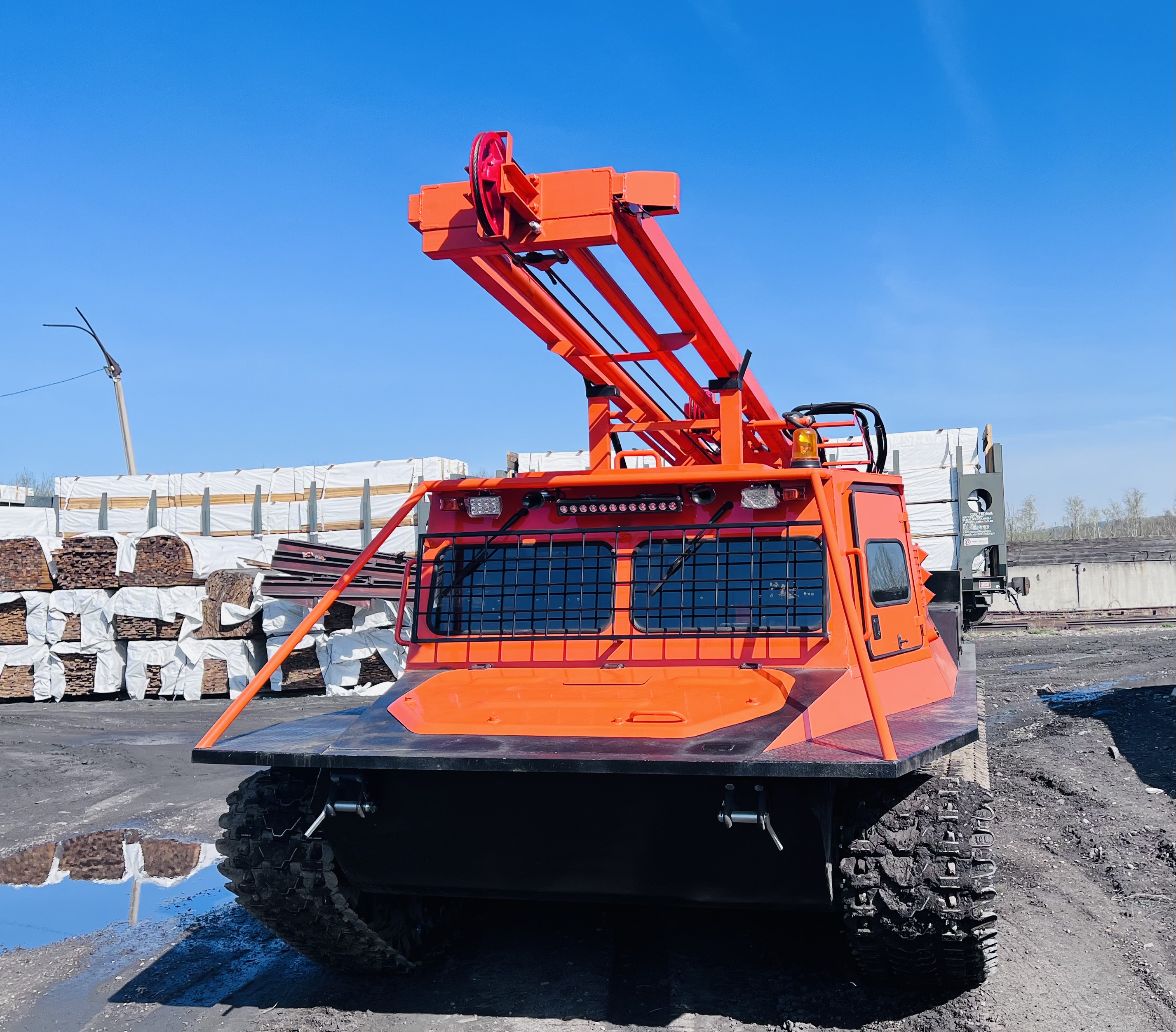

Буровая УРБ 2А2 на базе вездехода ТГВ- 6Б
|
Начните сотрудничество с индивидуальной консультации по подбору техники под ваши потребности.
|
Вопрос по технике
|
Установка разведочного бурения УРБ 2а2 предназначена для бурения геофизических и структурно-по исковых скважин на нефть и газ, разведка месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины, или шнеками.
Технические характеристики аналога гусеничного вездехода МТЛБ (МТ-ЛБ)
| Гусеничный вездеход- Аналог МТЛБ МТЛБ (МТ-ЛБ) | |
| Классификация | бронетранспортёр |
| Тип двигателя | ЯМЗ-238, четырехтактный с непосредственным впрыском |
| Мощность двигателя, л. с. | 240 |
| Максимальная скорость, км/ч | 65 |
| Средняя скорость по сухой грунтовой дороге с грузом и прицепом, км/ч | 26-32 |
| Масса в рабочем состоянии (без груза на платформе и экипажа, но с комплектом возимого ЗИП и ГСМ), т | 9,7 |
| Грузоподъемность максимальная, при перевозке грузов без прицепа, т | 2,5 |
| Масса буксирного прицепа, т | 6,5 |
| Ширина (по гусенице) узкая или РМШ / широкая снегоболтоходная, м | 2,85 / 3,15 |
| Высота (при клиренсе 0,4 м), м | 1,865 |
Технические характеристики УРБ 2А2
| Установка разведочного бурения УРБ 2А2 | |
|
Габариты в транспортном положении, мм |
8820х2450х3370 |
|
Масса установки, кг |
10080 |
|
В том числе масса монтируемого оборудования, кг |
4370 |
| Глубина бурения при диаметре скважины 118 мм с промывкой, м | 100 |
| Глубина бурения при диаметре скважины 93 мм с промывкой, м | 200 |
| Глубина бурения при диаметре скважины 135 с продувкой, м | 30 |
| Глубина бурения при диаметре скважины 135 шнеками, м | 30 |
| Начальный диаметр скважины, мм | 190 |
| Диаметр бурильных труб, мм | 60,3 |
| Частота вращения, об/мин | 140; 225; 325 |
| Крутящий момент, передаваемый вращателем, Нм | 1580; 990; 690 |
| Подача с приводом от гидроцилиндра | Канатная |
|
Скорость подачи вверх, м/с |
0-0,6 |
| Скорость подачи вниз, м/с | 0-1,1 |
| Длина хода подачи, мм | 5200 |
|
Грузоподъемность, кН |
40 |
| Принудительная нагрузка на инструмент, кН | 26 |
| Мачта сварная из труб высота / длина, мм | 8370 / 4500 |
|
Угол наклона мачты от горизонтали, градус |
90 |
| Мощность, передаваемая раздаточной коробкой автомобиля для привода маслостанции и бурового насоса, кВт | 44 |
| Буровой насос НБ-32 | |
|
Подача, л/с |
10 |
|
Давление, МПа |
4,0 |
| Компрессор 4- ВУ | |
|
Подача, л/с |
5 |
|
Мощность к/Вт |
33 |
